1kV架空絕緣電纜

防偽碼: huininggroupn08P09aHwCIWBNM175
瀏覽:
添加時間: 2016-01-27 08:50:05
推薦度:

購買 加入購物車

介紹

introduction

打印本文

用途:
     1~10KV架空絕緣電纜適用于交流50HZ、額定電壓0.6/1~8.7/10KV架空電力線路和變壓器引出線。
電纜品種:
     架空絕緣電纜電壓級分為:0.6/1、3.6/6、6/6(6/10)、8.7/10KV級,分別適用于不同電壓等級輸配電線路的架空敷設。

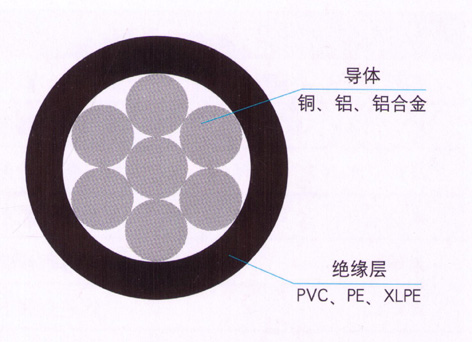

     架空絕緣電纜導電線芯包括:銅芯、鋁芯和鋁合金芯
     架空絕緣電纜絕緣材料包括:耐候聚氯乙烯(PVC)、耐候聚乙烯(PE)和交聯聚乙烯(XLPE)
電纜型號、名稱及適用場合:
型號
名稱
適用場合
JKV、JKLV、JKLHV
銅(鋁、鋁合金)芯聚氯乙烯絕緣架空電纜
架空固定敷設
電纜運行時允許與樹木接觸
JKV、JKLY、JKLHY
銅(鋁、鋁合金)芯耐候聚氯乙烯絕緣架空電纜
JKYJ、JKLYJ、JKLHYJ
銅(鋁、鋁合金)芯交聯聚氯乙烯絕緣架空電纜
JKTRV
軟銅芯聚氯乙烯絕緣架空電纜

用于變壓器引下線
JKTRY
軟銅芯耐候聚氯乙烯絕緣架空電纜
JKTRYJ
軟銅芯交聯聚氯乙烯絕緣架空電纜
JKLYJ/B、JKLHYJ/B
鋁(鋁合金)芯本色交聯聚乙烯絕緣架空電纜
適于避光敷設
適于大跨距敷設避免與樹木長期接觸
JKLY/Q、JKLHY/Q
鋁(鋁合金)芯輕耐候聚乙烯薄絕緣架空電纜
JKLYJ/Q、JKLHYJ/Q
鋁(鋁合金)芯輕交聯聚乙烯薄絕緣架空電纜
注:聚氯乙烯絕緣不推薦在輕型和高壓使用


敷設條件及使用特性:

     電纜長期最高工作溫度:聚氯乙烯耐候聚乙烯絕緣電纜70℃.
                           交聯聚乙烯絕緣電纜90℃
     電纜敷設溫度不低于-20℃
     電纜最小彎曲半徑R:電纜直徑D≤25mm者R≥4D、D>25mm者R≥6D
     絕緣層能防止戶外架設雨淋連電,運行安全。并有外腐功能,電纜可在沿海等有腐蝕性氣體的環境中架設。

性能參數:
導體截面mm2
10
16
25
35
50
70
95
120
150
185
240

20℃直流電阻最大值Ω/km
硬銅芯
1.906
1.198
0.749
0.540
0.399
0.276
0.199
0.158
0.128
0.1021
0.0777
軟銅芯
1.183
1.198
0.727
0.524
0.387
0.268
0.193
0.153



鋁芯
3.08
1.150
1.20
0.868
0.641
0.443
0.320
0.253
0.206
0.164
0.125
鋁合金芯
3.574
1.91
1.303
1.007
0.744
0.514
0.371
0.294
0.239
0.190
0.145
工作溫度下
絕緣電阻
最小值MΩ。Km
PVC
   70℃
PE
0.0067
2.217
0.0054
0.0054
0.0046
0.0040
0.0039
0.0035
0.0035
0.0035
0.0034
XLPE90℃
0.67
0.65
0.54
0.54
0.46
0.40
0.39
0.35
0.35
0.35
0.34
電力拉斷力
最小值N
硬銅芯
3471
5486
4865
11731
16502
23461
31759
39911
49505
61846
79823
鋁芯
1650
2512
3762
5177
7011
10354
13727
17339
21033
26732
34679
鋁合金芯
2514
4022
6284
8800
12569
17596
23880
301164
37706
46503
60329


















結構參數
1KV
單芯
JKV JKLV JKLHV JKLY JKLHY JKYJ JKLYJ JKLHYJ


截面mm2
導體直徑mm
絕緣厚度mm
電纜直徑mm
參考重量kg/km
JKV
JKLV JKLHV
JKY JKYJ
JKLY JKLHY YKLYJ JKLHYJ
10
3.8
1.0
5.8
113
51
104
42
16
4.8
1.2
7.2
176
78
164
66
25
6.2
1.2
8.6
270
114
255
99
35
7.4
1.4
10.2
375
159
354
138
50
8.7
1.4
11.5
495
202
471
178
70
10.2
1.4
13.0
695
272
666
243
95
11.7
1.6
14.9
953
366
917
330
120
13.1
1.6
16.3
1188
447
1147
406
150
14.7
1.8
18.3
1466
555
1414
503
185
16.2
2.0
20.2
1830
687
1768
625
240
18.4
2.2
22.8
2390
889
2113
812
