        一、執行標準

        GB/T 16750、JB/T 5332

        二、特點及用途

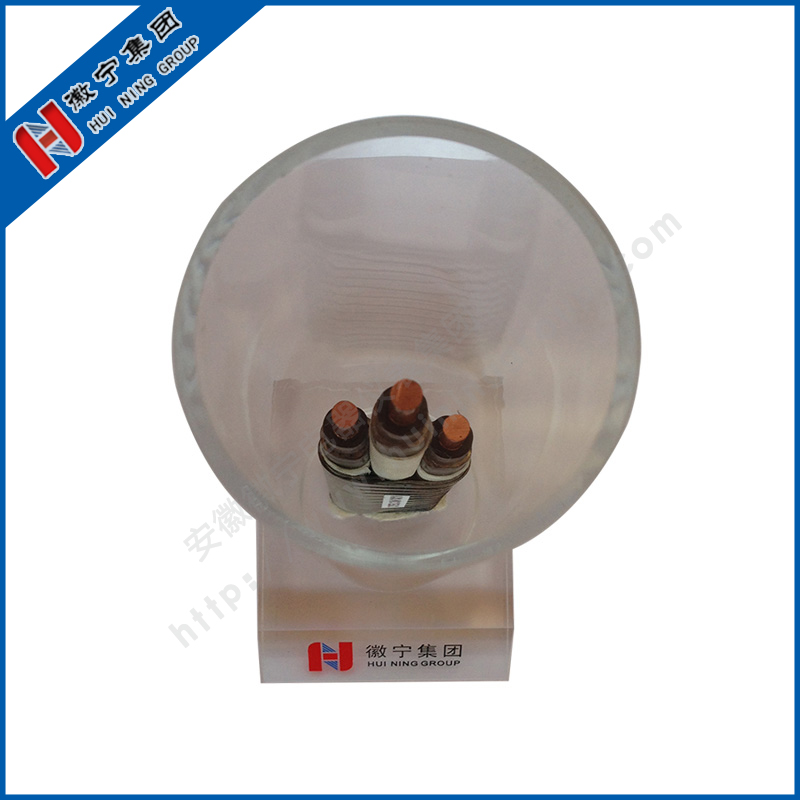

        潛油泵電力電纜是潛油泵機組配套使用的專用電纜，敷設于油井中，電纜下端與引接線纜相連，上端與地面控制柜相連。油井中工作條件惡劣，常處于高溫、高壓、以及含油氣等腐蝕性很強的環境中，潛油泵電力電纜可分為圓形和扁形兩種。受油井套管狹小空間的限制，通常潛油泵電力電纜以扁形為主，由于扁形電纜是非對稱結構，當電力傳輸時，因磁場的不平衡而產生的電磁感應會引起磁帶耗損，使電纜發熱。當油井套管尺寸允許的情況下宜采用圓形電纜、結構對稱的圓形電纜其產生的電磁場均勻分布，相互干擾小，電磁兼容性好，在油田中敷設時也便于收、放線。

        三、使用特性

        1.潛油泵電纜的結構主要有導體、絕緣、耐油墊層、護層以及鎧甲鋼帶組成。

        2.按照導體線規劃分為：7#（10mm2）6#（13.2mm2)5#(16mm2)4#(20mm2)2#(33.5mm2)1#(42.5mm2)等。

        3.按照電纜形狀分為：圓形潛油泵電纜和扁形潛油泵電纜。

        4.按照電壓等級可以分為：3KV和6KV。
