●工作原理

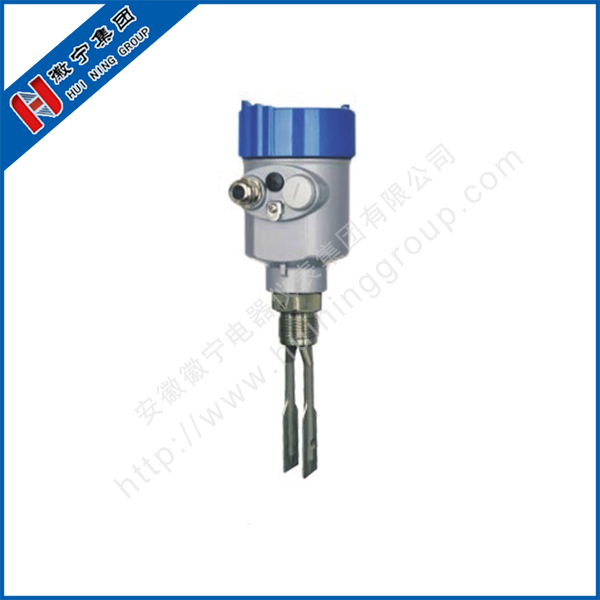

HNYCUK音叉式物位開關是一種新型的物位開關。它是利用音叉振動的原理設計制作的。它是在音叉物位開關的感應棒底座，透過壓電晶片驅動音叉棒，并且由另外一壓電晶片接受振動訊號，使振動訊號得以循環，并且使感應棒產生共振。當物料與感應棒接觸時，振動訊號逐漸變小，直到停止共振時，控制電路會輸出電氣接點信號。由于感應棒感度由前端向后座依次減弱的自然原理，所以當桶槽內物料與桶周?chē)蛏隙逊e，觸及感應棒底座〈后部〉或排料時，均不會產生錯誤訊號。簡單的說，音叉在壓電晶體激勵下產生機械

振動，這種振動具有一定的頻率和振幅。當音叉被液體或固體浸沒時，音叉的振動頻率和振幅將發生變化。

這個頻率變化由電子線路檢測出來并輸出一個開關量。

●設計特點

◎適用于測量能自由流動的中等密度的固體粉末或顆粒。也適用于幾乎所有的液體介質，該系列音叉料位開關可測多種物位，具有高/低故障安全限位開關，溢流或空運轉保護，泵控制，顯示管道內有/無流動等功能。

◎不受泡沫、渦流、氣體的影響，適用于各種料倉固體物料料位以及各種容器內液位的定點報警或控制。多種型號可以適合不同場合的應用。使用壽命長、性能穩定、安全可靠

◎適應性強--被測物料不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。

◎不需調校:不受被測介質介電常數及密度的影響,所以無論測量何種液體都不需要現場調校。

◎免維護:音叉開關的檢測過程由電子電路完成，無活動部件，一經 安裝投運便不需要現場調校。

●技術參數

HNYCUK-A(小音叉)

典型應用:可用于大多數液體，包括涂覆液體、充氣液體和漿液

叉體材質: 304、 316L(可選)

叉體長度: 44mm

供電電源: 24VDC、220VAC

工作溫度:叉體-40~+ 180℃

儀表-40~+80℃

過程壓力: <2. 0MPa

過程連接:螺紋、法蘭(可選)

防護等級: IP67

防爆等級: ExdII BT4(可選)

信號輸出:SPDT繼電器輸出

HNYCUK-B(標準型)

典型應用:可用于大多數液體，包括涂覆液體、充氣液體和漿液

叉體材質: 304、 316L(可選)

叉體長度:100mm(可根據要求定制)

供電電源: 24VDC、220VAC

工作溫度:叉體-40~+ 130℃

儀表-40~+80℃

介質密度:≥0.7g/cm3 (液體)、>0.1g/ cm3 (固體)

過程壓力: <2. 0MPa

過程連接:螺紋、法蘭(可選)

防護等級: IP67

防爆等級: ExdII BT4 (可選)

信號輸出:SPDT繼電器輸出

HNYCUK-C(高溫型)

典型應用:可用于大多數液體，包括涂覆液體、充氣液體和漿液

叉體材質: 304、 316L(可選)

叉體長度:100mm(可根據要求定制)

供電電源: 24VDC、220VAC

工作溫度:叉體-40~+220℃

儀表- -40~+80℃

介質密度:≥0.7g/cm3 (液體)、≥0.1g/ cm3 (固體)

過程壓力: <2. 0MPa

過程連接:螺紋、法蘭(可選)

防護等級: IP67

防爆等級: Exd II BT4(可選)

信號輸出:SPDT繼電器輸出
