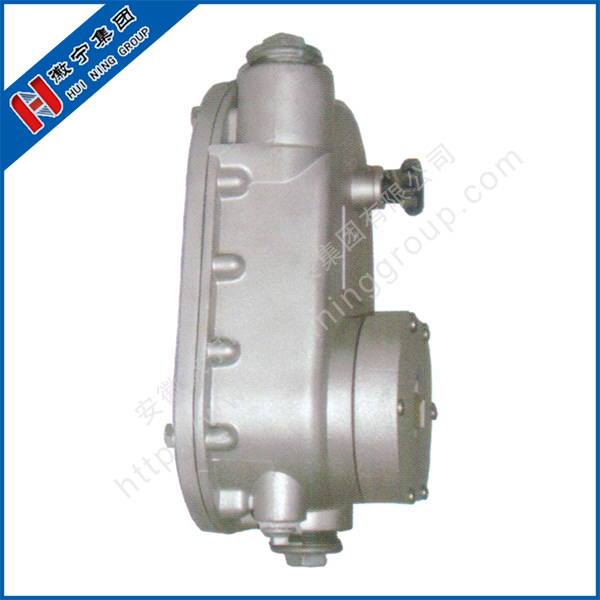

HNUZG鋼帶液位計是一種傳統的液位計。它是利用力學平衡原理設計制作的。它是由液位檢測裝置、高精度位移傳動系統、恒力裝置、顯示裝置、變送器裝置以及其他外設構成。

●工作原理

鋼帶液位計是一種傳統的液位計。它是利用力學平衡原理設計制作的。它是由液位檢測裝置、高精度位移傳動系統、恒力裝置、顯示裝置、變送器裝置以及其他外設構成。浸在被測液體中的浮子受到重力W,浮力F和由恒力裝置產生的恒定拉力T的中作用，當三個力的矢量和等于零時，浮子處于準平衡靜止狀態。力學平衡時的浮力是準恒定的(浮子浸入液體的體積V為恒定值)。

當液位改變時,原有的力學平衡在浮子受浮力的擾動下，將通過鋼帶的移動達到新的平衡。液位檢測裝置(浮子)根據液位的情況帶動鋼帶移動，位移傳動系統通過鋼帶的移動策動傳動銷轉動，進而作用于計數器來顯示液位的情況。變送器把這種液位情況轉換成標準電信號(4-20mA、RS485)遠傳至控制室或計算機房進行數據顯示和處理，從而實現自動化控制。

●設計特點

◎大型計數器顯示，使得讀數清晰準確;

◎手動浮子提升機構，可隨時檢查儀表工作情況;

◎可與多種變送器連接，組成液位檢測系統;

◎具有實用性強、測量范圍大、精度高性能穩定、使用壽命長、便于維護等優點。

●技術參數

. HNUZG

典型應用:液體液位測量

測量范圍: 0~6m,0~12m,0 .18m,0~ 20m

測量精度:士1.5%F.S

測量誤差:土4.5mm

靈密度:1.5

供電電源: 24VDC

信號輸出: 4... 20mA/RS485...

環境溫度: -20~+80C

過程溫度: -40~+200C

過程壓力:常壓

過程連接:法蘭安裝(可選)

現場顯示:三位計數器和刻度盤顯示

防護等級: IP65

防爆等級: ExdIIBT5(可選)
