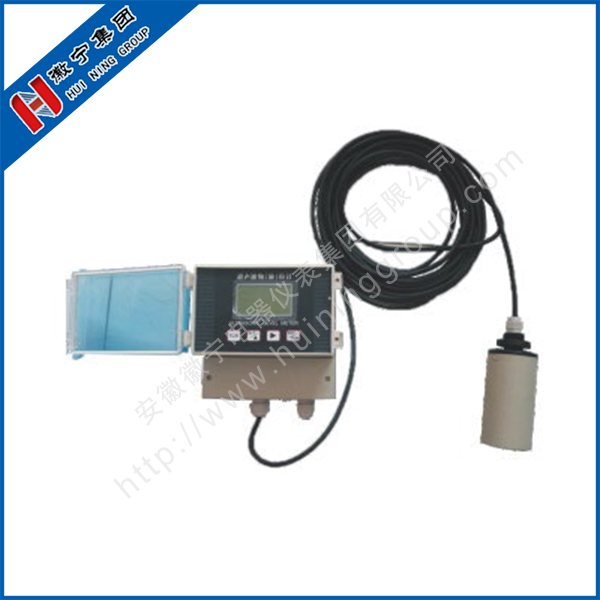

HNCSUL二線制超聲波液位計是智能型非接觸式液位測量儀表。產品具有自動功率調整，增益控制，溫度補償，采用先進的檢測和計算技術，對干擾信號有控制功能，從而在根本，上提高了儀表的測量精度，保證測量結果的真實。產品可廣泛用于各種液體的液位測量，也可用于距離的測量。

●工作原理

超聲波液位計安裝于容器頂端,在電子單元的控制下，探頭向被測物體發射一束超聲波脈沖,聲波被物體表面反射,部分反射回波由探頭接收并轉換成電信號,依據超聲波重發射到重新接收的時間差和已知的聲速來確定物位變化情況,由電子裝置對微波信號進行處理,zui終轉化成與物位相關的電信號。

設計特點

◎設計合理、性能優良、單價較低、結構簡單、安裝方便高;

◎超聲波采用小角度探頭，發射功率大、靈敏度高;

◎任意點上下限設定、報警設定，可用于液體連續測量與液位控制。

●技術參數

典型應用:液體液位測量

頻率范圍:40KHz、 100KHz

探頭類型:一體、分體、防爆

探頭材質:PP/PVC/PTFE/304 (可選)

測量范圍:一體式0~20米

分體式0~40米

測量精度: <0. 25% ( 量程<20米)

<0.5% (量程> 20米)

測量角度: 10°

過程溫度: -20~+40C

過程壓力:常壓

供電電源: 24VDC、 220VAC

信號輸出: 4... 20mA/HART/RS485...

顯示模式:液位、距離(空高)

設定輸出:上限設定、 下限設定

過程連接:螺紋、法蘭、支架安裝(可選)

現場顯示: LCD(可選)

外殼材質:聚丙烯/鋁(可選)

防護等級: IP65

防爆等級: ExialICT6(可 選)
