概述

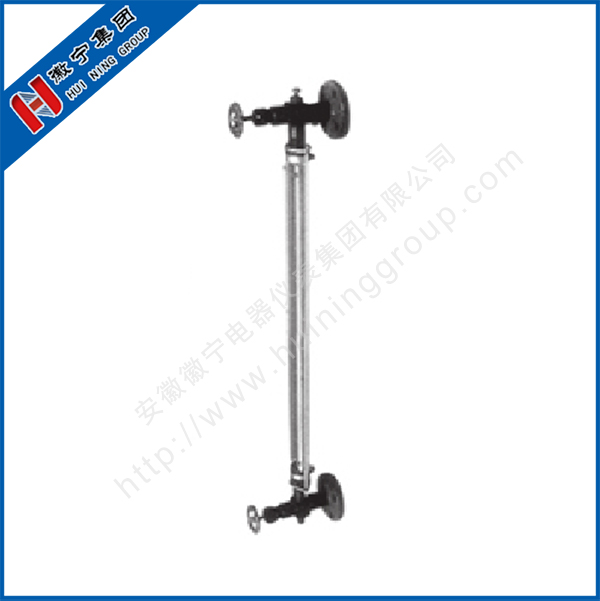

HG5型玻璃管液位計是就地式液位測量?jī)x表，它主要用于直接指示各種罐、塔、槽、箱等容器內介質液位的高度。儀表上下閥都裝有PN1.6MPa、DN20的法蘭，通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接讀得容器內介質液位的高度。

儀表兩端裝有針型閥，針型閥內裝有鋼球，當玻璃管因意外事故而破裂時，鋼球在容器內壓力作用下自動關閉針型閥通道，以防止容器內介質外流。

主要技術參數

測量范圍: 300、500、600、 800、1000、 1200、 1400、 1700mm

工作壓力:≤1 .6MPa

鋼球自封壓力: 20.3MPa

伴熱蒸汽壓力:≤0. .6MPa

伴熱蒸汽夾套接頭: G1/2"(外螺紋)

接液材質:碳鋼或不銹鋼

工作溫度: -20~ 250C

連接法蘭: JB/T82-94、PN1.6、 DN20凸面法蘭

若采用其他法蘭標準(如GB、ANSI、HGJ等)請用戶在訂貨時注明。

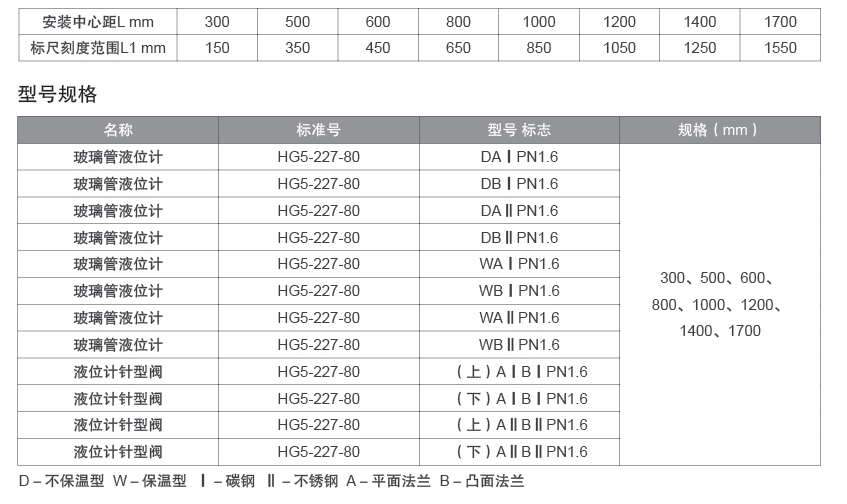

安裝中心距L和標尺刻度L1的關系
