概述

BXG系列高溫高壓玻璃板液位計,采用高強度、高溫耐熱玻璃及高強材料經特殊工藝處理后制成，具有較強的抗震和耐沖擊性能，適用于石油、化工、 電力等工業生產中高溫高壓容器內介質的液位測量。它具有結構簡單、維修方便、安全、可靠等特點。

BXG系列玻璃板液位計的上下法蘭與容器.上對應的安裝法蘭相連接，組成一個連通器，可在液位計.上直接讀得液位實際高度。在儀表兩端針型閥內， 裝有安全球，當玻璃板遭意外而破裂時，鋼球能在容器壓力作用下自動關閉針型閥，以免介質大量外流。

主要技術參數

測量范圍: 300、 500、800、 1100、 1400、 1700... .mm

公稱壓力: 10.0、 16.0MPa

工作溫度:zui高溫度380C

伴熱蒸汽壓力:≤0.6 MPa

閥門自動封閉壓力: >0.2MPa

伴熱蒸汽夾套接頭: G1/2" (外螺紋)

接液材質:碳鋼或1Cr18Ni9Ti

連接法蘭: JB/T82 .2-94、DN20、PN10.0、16.0凸面法蘭

若采用其他法蘭標準(如GB、ANSI、HGJ)請用戶在訂貨時注明

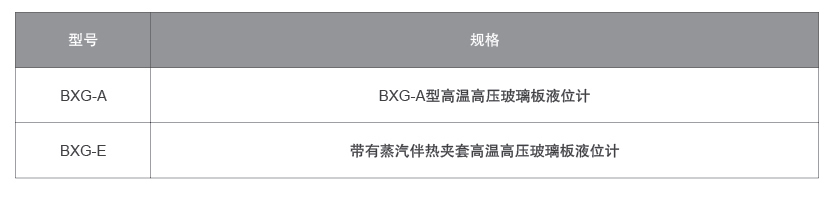

型號規格
