概述

UGS系列石英管液位計是普通玻璃液位計更新?lián)Q代產品，它廣泛應用于石油、化工、電力、冶金等行業各種透明液體容器及鍋爐.上,同時適用于二種不同介質密度的界面測量。

彩色液位計側安裝在各種容器及鍋爐上，可直接觀測到液位變化，液相顯示呈現綠色，氣相顯示呈現紅色，界面測量呈三色分界面。其液、氣顯示反差很大，在遠距離觀察清晰，適合夜間巡視。它成功解決了普通板式液位計笨重、密封面積大、易滲漏、顯示不清晰等弱點,是目前較理想的直讀式液位計。該系列產品按效果區分,有單色和雙色之分;根據使用環境溫度不同，有基本型和伴熱保溫型之分。

UGS系列石英管液位計其特點、工作原理均與UNS系列相同，而不同之處在于液位計兩端，UGS兩端用三通法蘭連接無安全裝置而UNS系列兩端有液位計專用閥門并帶有安全裝置。

特點

液氣顯示清晰、無盲區、密封性能好、耐高溫、耐高壓、重量輕、壽命長、無滲漏、結構簡單、沖洗維護方便。

主要技術參數

1、特制的99 99%SiO,透明石英管，其變形點1077C,軟化點1730C，抗壓強度1170Kgt/cm2,膨脹系數5.5x 10-7,經特

殊工藝處理后具有耐高溫，高壓和優良的機械特性

2、工作壓力: 1.6、 2.5. 4.0、6.3、 10.0MPa

3、工作溫度: -50 ~ 450C

4、測量范圍L:測量范圍按中心距而制定: 300、500、800、1100、 1400、1700、2000mm

5、石英管外徑 :中24、φ29、φ40

6.伴熱蒸汽夾套: G1/2外螺紋

7、法蘭連接尺寸:采用化工部實施的HG20592 -20635-97法蘭標準。用戶采用其他法蘭標準，請?jiān)谟嗀洉r(shí)注明

8、鋼球自動封閉壓力:大于0.2MPa

9、重量: 15-30kg

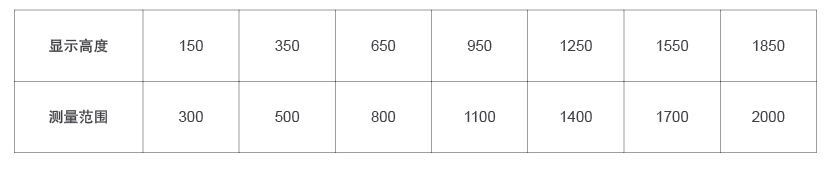

顯示高度與測量范圍關系見下表(顯示高度即標尺高度)單位: mm
